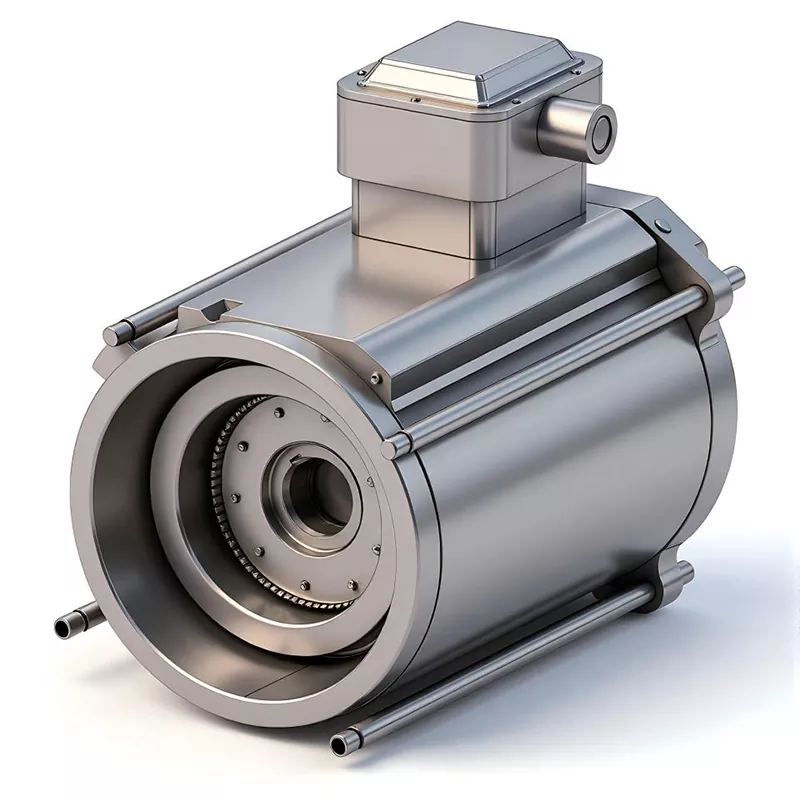

신뢰할 수 있는 모터 공급업체이자 공장인 Jiafeng Power의 캔틸레버 수냉식 영구 자석 모터는 두 개의 베어링이 있는 기존 모터와는 달리 독특한 캔틸레버 설계를 채택합니다. 로터는 한쪽 끝이 단일 베어링으로 지지되고 다른 쪽 끝은 부하에 직접 연결되므로 복잡한 정렬, 추가 커플링 또는 기어박스 없이 직접 커플링이 가능합니다. 이 설계는 설치를 단순화하고 공간 요구 사항을 줄이며 추가 기계적 손실을 제거하여 까다로운 산업 응용 분야에서 시스템 효율성을 높이고 내구성이 뛰어나고 안정적인 작동을 제공합니다.
|
아니요. |
힘 |
전압 |
빈도 |
폴란드 |
속도 (rpm) |
현재의 |
능률 |
힘 요인 |
격리 수업 |
의무 유형 |
연결 |
보호 수준 |
|
1 |
15KW |
380V |
150~300Hz |
8 |
3000-6000 |
26.5A |
93.4% |
0.922 |
F |
S1 |
▲ |
IP68 |
|
2 |
18.5KW |
380V |
150~300Hz |
8 |
3000-6000 |
32A |
95.6% |
0.975 |
F |
S1 |
▲ |
IP68 |
|
3 |
22KW |
380V |
150~300Hz |
8 |
3000-6000 |
37A |
96.1% |
0.98 |
F |
S1 |
▲ |
IP68 |
|
4 |
30KW |
380V |
150~300Hz |
8 |
3000-6000 |
45A |
95.7% |
0.985 |
F |
S1 |
▲ |
IP68 |
|

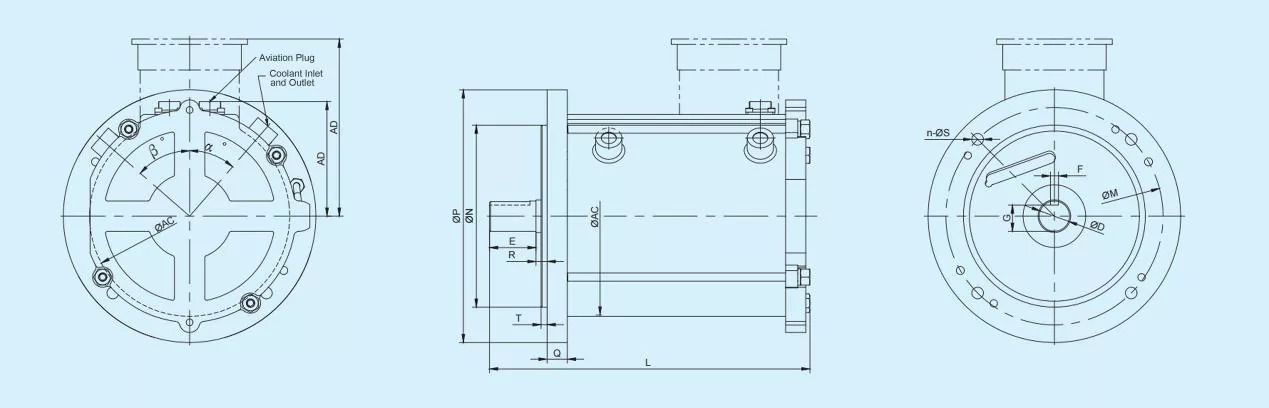

모터 액자 아니요. |
힘 |
치수(mm) |
|||||||||||||||
|
D |
E |
F |
G |
M |
N |
T |
P |
R |
S |
n |
Q |
Y |
교류 |
광고 |
L |
||
|
160 |
15-18.5KW |
42 |
110 |
12 |
37 |
300 |
250 |
5 |
350 |
0 |
19 |
4 |
20 |
PT3/8 |
260 |
246 |
486 |
|
180 |
22KW |
48 |
110 |
14 |
42.5 |
300 |
250 |
5 |
350 |
0 |
19 |
4 |
20 |
PT3/8 |
260 |
246 |
486 |
|
200 |
30KW |
55 |
110 |
16 |
49 |
350 |
300 |
5 |
400 |
0 |
19 |
4 |
25 |
PT3/8 |
260 |
246 |
521 |
완전 밀봉(IP68 보호):이 모터의 주요 장점은 IP68 표준을 충족하는 완벽한 밀봉입니다. 이를 통해 모터 로터는 진공 조건에서 장기간 안정적으로 작동하므로 모터가 밀폐된 챔버 내부에 있는 진공 펌프와 같은 응용 분야에 이상적입니다.
고효율:모터는 최고의 에너지 효율 수준(IE4 및 IE5)에 도달하여 고객이 기존 모터 유형에 비해 전력을 크게 절약할 수 있도록 도와줍니다.
통합 디자인:모터는 진공 펌프 샤프트 기어박스와 원활하게 연결되도록 제작되어 누출을 방지하고 구조를 컴팩트하게 유지하는 단일 밀봉 장치를 형성합니다. 이는 스마트 캔틸레버 레이아웃을 암시합니다.
물 냉각 시스템:수냉식 시스템은 고성능 작동 중에 발생하는 열을 효율적으로 관리하여 모터가 좋은 성능을 발휘하도록 보장합니다. 우리는 열 관리 시스템에 대한 고급 전문 지식을 보유하고 있습니다.
저소음 및 고품질:내구성이 뛰어난 이 캔틸레버 수냉식 영구 자석 모터는 저소음, 저진동을 위해 설계되었으며 엄격한 품질 관리 시스템에 따라 제작되었습니다.
고급 캔틸레버 수냉식 영구 자석 모터는 다음을 포함하여 안정적이고 효율적이며 밀봉된 모터 솔루션이 필요한 고급 장비 및 산업에서 널리 사용됩니다.
반도체 제조 장비
태양광 생산 장비
스크류 진공 펌프 및 스크류 압축기 - 캔틸레버 설계가 일반적인 주요 응용 분야
